Каждый вечер после 21 часа (МСК.) слушаю радиоприемник.
Ощущение чуда не покидает. Отличный прием КВ станций на кусок проволоки 2,5 м длиной и питанием от 12 в батареи (даже нет заземления !).

Понял, что этот аппарат достоин продолжения и доработок. Места в корпусе оставалось много. Самое достойное улучшение — это превращение хорошего радиоприемника в «полную» радиостанцию. Диапазон был выбран тот-же, что и у «CW Micro Transceiver»

Смотри:

mtaalamu.ru/blog/869.html
mtaalamu.ru/blog/871.html

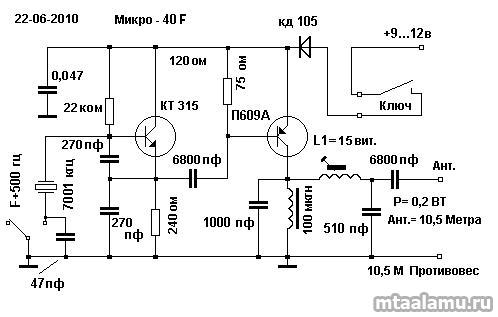

Схема простого телеграфного передатчика приведена ниже:

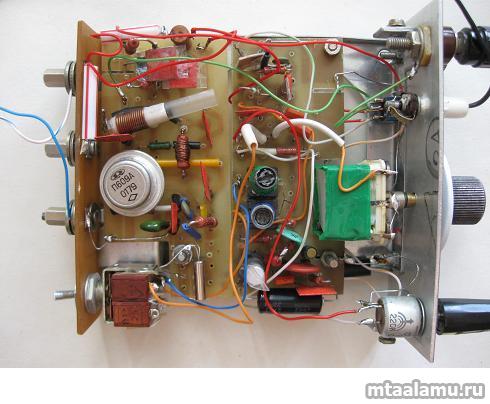

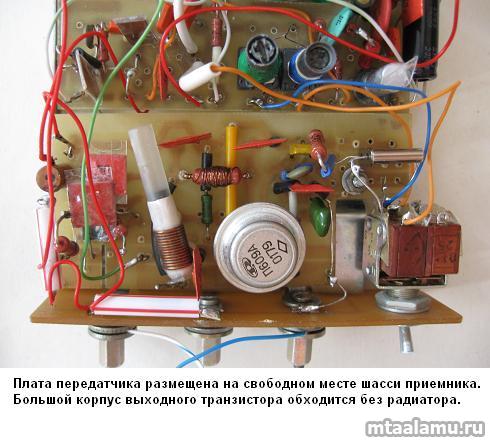

Размещение передатчика внутри корпуса КВ радиоприемника и внешний вид готового устройства показан но фото:



Хорошая радиостанция «судного дня» в железном корпусе.

Всем привет! 73 !
