Schematics. Short Waves Radio Receiver. Схемотехника. Коротковолновый Радиоприемник. Продолжение.

Коротковолновый Радиоприемник. Продолжение.
Начало смотри:
www.mtaalamu.ru/blog/671.html
www.mtaalamu.ru/blog/683.html
www.mtaalamu.ru/blog/691.html
www.mtaalamu.ru/blog/707.html
www.mtaalamu.ru/blog/714.html
www.mtaalamu.ru/blog/730.html

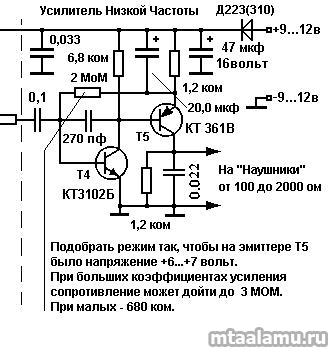

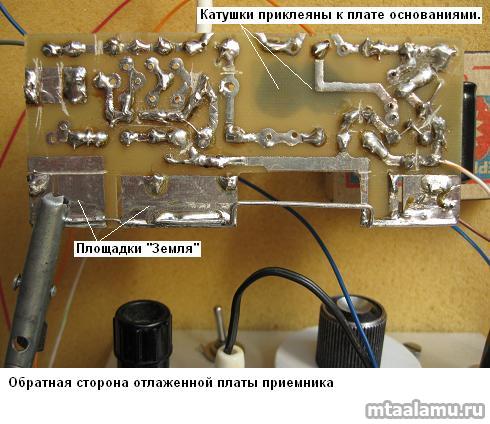

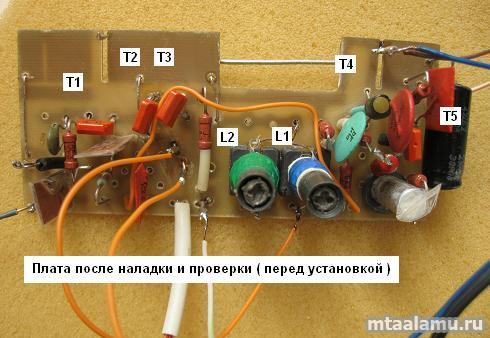

После сборки и наладки платы радиоприемника уточнились номиналы деталей. Новые номиналы не противоречат прежним.

Разброс коэффициентов усиления транзисторов достаточно велик. В этом экземпляре подобрались все с большими коэффициентами.

Еще раз порадовался качеству схемы. Схема заработала сразу (хорошая повторяемость). Просто большой опыт не позволил оставить режимы каскадов в «раскаряченном» состоянии и я их «вогнал» в норму.

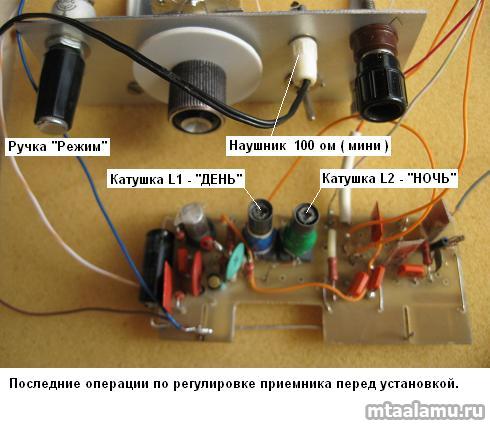

Уточнены по приборам данные катушек дневного и ночного диапазонов.
День — 15,5 Мгц — 9,9 Мгц. Ночь — 10 Мгц — 5,5 Мгц.

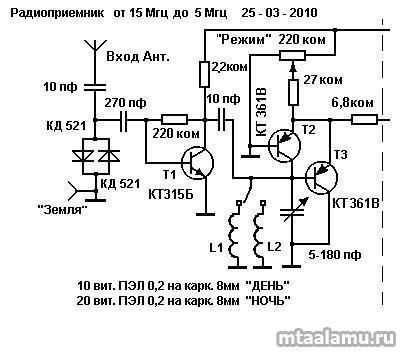

Добавлена защита усилителя высокой частоты от «пробоя» ( встречно-параллельно включенные диоды КД 521 ).


Приемник сравнивался с дешевым «китайским» радиоприемником на тот же диапазон. Избирательность оказалась выше, чувствительность примерно такая же, плюс прием телеграфа немодулированной несущей ( CW ). Эдакая походная «игрушка» для радиолюбителя на любительские диапазоны 14 Мгц и на 7 Мгц.

Продолжение следует.
  • +2
  • 26 марта 2010, 06:02
  • Markony

Комментарии (11)

RSS свернуть / развернуть
+
0
Класс!
avatar

yababay

  • 03 апреля 2010, 01:47
+
0
Ощущение какого-то фокуса и обмана.
При такой простоте — нормальный КВ радиоприемник!
Собрал 3-и экземпляра все работают с пол-пинка!
Допускает отклонение номиналов до 30%!
Уточнения по номиналам отслеживайте в последних версиях.
avatar

Markony

  • 03 апреля 2010, 11:39
+
0
Здоров! Дай описание!
avatar

RadioMAN97

  • 12 ноября 2012, 18:38
+
0
Смотри предыдущие ссылки, схема проста как огурец, фото печатки есть,
нечего тут больше описывать… Пользуюсь по сей день. Работает.
avatar

Markony

  • 12 ноября 2012, 21:04
+
0
А какие ище можна применить ВЧ транзистори? КТ315 можна?
avatar

RadioMAN97

  • 13 ноября 2012, 20:32
  • ↑
+
0
Вместо Кт3102 — можно поставить КТ315 замена КТ361 на 315 — не имеет смысла, так как приводит к изменению полярности и полной переделке схемы. КТ 361 с любой буквой. Цена одного примерно 1р 50коп.
Самый дорогой 2 рубля. Хорошо работает приемник с наружной (за окном) проволокой не менее 3х метров
и заземлением на ограждение балкона. В эфире появилась новая радиостанция «РАДИО ТУРЦИИ».
Принимается примерно на 10,5 Мгц очень сильно на кусок провода 2 метра. Время работы на русском языке с 21 Мск.
avatar

Markony

  • 14 ноября 2012, 09:29
+
0
ГТ313, П416 вместо КТ361 пайдут?
avatar

RadioMAN97

  • 14 ноября 2012, 10:21
+
0
Сильно упадет «громкость» при ГТ313, плохо работают П416.
При ГТ 313 придется добавить еще каскад УНЧ, но это приводит к самовозбуду.
Усложнение схемы ни к чему. Эта схема закончена и отточена до простоты и совершенства.
Любое изменение только ухудшает работу.
avatar

Markony

  • 14 ноября 2012, 13:07
+
0
Ага ну ладно спасибо! Но приемник у тя сразу заработал?
avatar

RadioMAN97

  • 14 ноября 2012, 17:22
  • ↑
+
0
В УНЧ какие транзи пайдут? МП?
avatar

RadioMAN97

  • 14 ноября 2012, 17:23
+
0
с виду оранжевые по памяти это КТ315 -КТ361 (каких то у меня есть пачка)- есть один черный — аналогывый(мб.иностранный) — уточнить нужно у автора — по схеме все вроде придельно ясно используются только КТ315 -КТ361.
avatar

FREExLOADER

  • 15 ноября 2012, 06:48
  • ↑
