Схемотехника. Schematics. FM Radioreceiver. УКВ/FM Радиоприемник "синхродин". Идеи 1920-х годов на новой элементной базе.
Эта идея появилась с появлением первых радиоламп в схемах радиоприемников.
Для повышения чувствительности приемников стали применять режим «РЕГЕНЕРАЦИИ».
Подробно смотри:
www.mtaalamu.ru/blog/509.html
Сигнал с антенны усиливался радиолампой и подавался с анода через катушку положительной обратной связи снова на входной сеточный контур. Плавной регулировкой режима лампы добивались такого состояния схемы, когда до автогенерации остается чуть-чуть. При этом растет усиление по напряжению схемы, которое может достигнуть 1 000 000. Но иногда положительная обратная связь превышала порог и лампа «заводилась». Возникал режим «автогенерации».
Поскольку мощность автоколебаний была мала, то внешний источник колебаний (принимаемая радиостанция) продолжал оказывать влияние на приемник. Так можно принимать телеграфные сигналы, которые слышны как свист при взаимодействии сигнала радиостанции и генератора на приемной лампе. При этом, чем ближе частота радиопередатчика к частоте собственных колебаний приемной радиолампы, тем ниже тон этого свиста. При этом было замечено интересное явление. При приеме достаточно мощных радиостанций с амплитудной модуляцией — возникает явление захвата (синхронизации) колебаний приемной радиолампы сигналом передатчика. При этом «щелчком» пропадает свист и слышно речь очень чисто. Явление это не являлось новым «прорывом» в технике радиосвязи, так как возникало только при приеме достаточно мощных радиостанций. Профессиональная же радиосвязь имеет дело со слабыми и очень слабыми сигналами. Это явление давало только некоторый комфорт плохим операторам при небрежной настройке РЕГЕНЕРАТИВНЫХ радиоприемников.
Как всегда на этот эффект снова обратили внимание со сменой элементной базы.
Появление транзисторов освежило эту идею. Это имеет смысл, достаточно произвести некоторые логические рассуждения.
Итак радиолампа. Ток анода (минимальный) 1 ма ( 0.001 А). Напряжение 100 Вольт. Соответственно мощность генератора (минимальная) = 0.001 х 100 = 0.1 ВТ.
Представьте себе передатчик создающий мощность в вашей антенне в 0,1 ВТ. Это «КОМИНТЕРН» — радиостанция «Коммунистический Интернационал» с мощностью 0.5 Мегаватт на расстоянии не более 10 КМ.
Pаньше на длинных волнах так и было. Но теперь военные оставили несколько no 500 000 ВТ. радиостанций на случай «Судного дня».
Берем транзистор. Ток устойчивого режима 0,5 ма (0.0005 А). Напряжение на генераторе 1 вольт. Мощность генератора равна 0.0005 х 1 = 0.0005 ВТ. Или в 2000 раз меньше! Это уже соизмеримо с уровнем сигналов местных радиостанций.
Конечно этот радиоприемник никогда не заменит профессиональный приемник, чувствительность которых переведенная на мощность подводимую к антенне (нормальная) доходит до 1 миллионной ватта.
Однако вызывающая простота конструкции так и тянет попробовать.
Вот и попробовал. На уровне 5-ого этажа, антенна длиной в 1 метр (четверть длины волны УКВ диапазона) принимает «Радио Маяк», «Радио Шансон», «Радио Алла», «Авто радио». Еще пара радиостанций прослушивается только на наружную антенну диполь. Качество отменное. Качество и громкость звука обеспечивает усилитель на одной микросхеме, подробно смотри
www.mtaalamu.ru/blog/644.html
Переносным этот приемник делать не рекомендую. При перемещении приемника в пространстве происходит срыв принятой станции из-за временного попадания в зоны интерференционного затухания сигнала. Лучше его разместить в хорошем корпусе, с большим динамиком и поставить на подоконнике. Телескопической антенны вполне хватит. Когда оформлю в корпус — опубликую фотографии.
Продолжение следует…
Для повышения чувствительности приемников стали применять режим «РЕГЕНЕРАЦИИ».
Подробно смотри:
www.mtaalamu.ru/blog/509.html
Сигнал с антенны усиливался радиолампой и подавался с анода через катушку положительной обратной связи снова на входной сеточный контур. Плавной регулировкой режима лампы добивались такого состояния схемы, когда до автогенерации остается чуть-чуть. При этом растет усиление по напряжению схемы, которое может достигнуть 1 000 000. Но иногда положительная обратная связь превышала порог и лампа «заводилась». Возникал режим «автогенерации».
Поскольку мощность автоколебаний была мала, то внешний источник колебаний (принимаемая радиостанция) продолжал оказывать влияние на приемник. Так можно принимать телеграфные сигналы, которые слышны как свист при взаимодействии сигнала радиостанции и генератора на приемной лампе. При этом, чем ближе частота радиопередатчика к частоте собственных колебаний приемной радиолампы, тем ниже тон этого свиста. При этом было замечено интересное явление. При приеме достаточно мощных радиостанций с амплитудной модуляцией — возникает явление захвата (синхронизации) колебаний приемной радиолампы сигналом передатчика. При этом «щелчком» пропадает свист и слышно речь очень чисто. Явление это не являлось новым «прорывом» в технике радиосвязи, так как возникало только при приеме достаточно мощных радиостанций. Профессиональная же радиосвязь имеет дело со слабыми и очень слабыми сигналами. Это явление давало только некоторый комфорт плохим операторам при небрежной настройке РЕГЕНЕРАТИВНЫХ радиоприемников.
Как всегда на этот эффект снова обратили внимание со сменой элементной базы.
Появление транзисторов освежило эту идею. Это имеет смысл, достаточно произвести некоторые логические рассуждения.
Итак радиолампа. Ток анода (минимальный) 1 ма ( 0.001 А). Напряжение 100 Вольт. Соответственно мощность генератора (минимальная) = 0.001 х 100 = 0.1 ВТ.
Представьте себе передатчик создающий мощность в вашей антенне в 0,1 ВТ. Это «КОМИНТЕРН» — радиостанция «Коммунистический Интернационал» с мощностью 0.5 Мегаватт на расстоянии не более 10 КМ.
Pаньше на длинных волнах так и было. Но теперь военные оставили несколько no 500 000 ВТ. радиостанций на случай «Судного дня».
Берем транзистор. Ток устойчивого режима 0,5 ма (0.0005 А). Напряжение на генераторе 1 вольт. Мощность генератора равна 0.0005 х 1 = 0.0005 ВТ. Или в 2000 раз меньше! Это уже соизмеримо с уровнем сигналов местных радиостанций.
Конечно этот радиоприемник никогда не заменит профессиональный приемник, чувствительность которых переведенная на мощность подводимую к антенне (нормальная) доходит до 1 миллионной ватта.
Однако вызывающая простота конструкции так и тянет попробовать.
Вот и попробовал. На уровне 5-ого этажа, антенна длиной в 1 метр (четверть длины волны УКВ диапазона) принимает «Радио Маяк», «Радио Шансон», «Радио Алла», «Авто радио». Еще пара радиостанций прослушивается только на наружную антенну диполь. Качество отменное. Качество и громкость звука обеспечивает усилитель на одной микросхеме, подробно смотри
www.mtaalamu.ru/blog/644.html
Переносным этот приемник делать не рекомендую. При перемещении приемника в пространстве происходит срыв принятой станции из-за временного попадания в зоны интерференционного затухания сигнала. Лучше его разместить в хорошем корпусе, с большим динамиком и поставить на подоконнике. Телескопической антенны вполне хватит. Когда оформлю в корпус — опубликую фотографии.
Продолжение следует…
Комментарии (9)
RSS свернуть / развернутьMihael
Markony
RadioMAN97

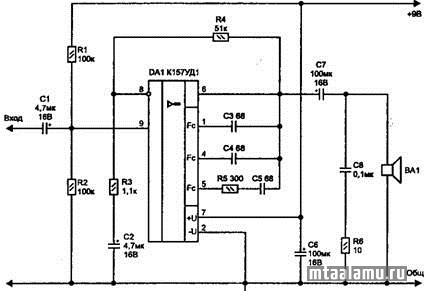

Например УНЧ от этого приемника подойдет…
Markony
RadioMAN97
Или такой…
Короче любой для транзисторного приемника из любого справочника
Markony
-Сначала Усилитель низкой частоты до громкого фона от касания пальцем первого УНЧ транзистора
-Далее подключаем хорошую 3 метра провода Антенну и крутим переменник «Режим»
-В эфире на 66-110 Мгц море мощных станций, какая-то поймается.
-Далее укладка в диапазон и борьба за жесткость конструкции, чтобы руки не влияли на настройку.
Markony
Markony
RadioMAN97
