«Чем хуже — тем лучше!» Мао Цзе Дун.
Продолжение темы устройств на логических элементах.
После сборки радиоприемника на одной микросхеме возникло желание утилизировать худшие логические микросхемы. Да простит меня покойная ныне радиоэлектронная промышленность,но «советские» микросхемы иногда удивляют своими свойствами.

Логические элементы с инверсией (И-НЕ, ИЛИ-НЕ, НЕ) — по определению должны резко переходить из состояния лог.0 в лог.1 (или наоборот) при преодолении входным напряжением порога срабатывания. Но при испытании логических элементов с инверсией (ИЛИ-НЕ) К561 ЛЕ5 — обнаружилась фантастическая линейность вольт-амперной характеристики. Смотрите на схемах.

Для логических схем — это отвратительно, а для «всячины» СОЙДЕТ!

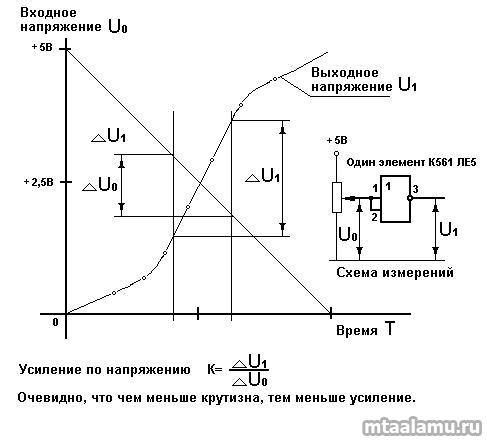

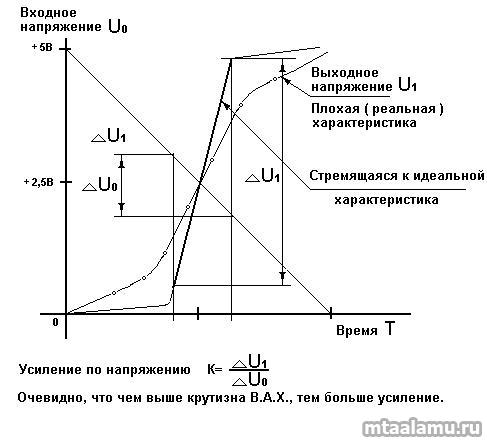

Примерные вольт-амперные характеристики построены на графиках. Думаю все будет понятно.

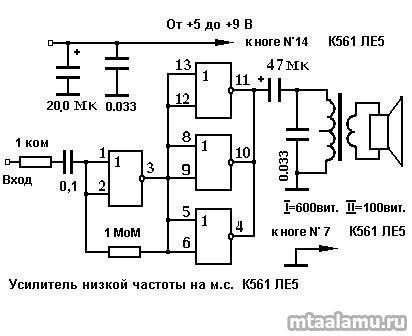

Для «карманных» устройств подойдет этот маломощный усилитель низкой частоты на одной микросхеме К561 ЛЕ5. При максимальной громкости он потребляет не более 10 ма. Искажения вполне сносные. Если при максимальной громкости вас начинают волновать искажения, то уменьшите сопротивление О.О.С.( 1 МоМ ) до необходимого качества. Надо помнить при этом, что сопротивление не может быть менее 5 Ком, т.к. это уже на грани короткого замыкания для выхода логического элемента МОП-структуры. Вместо выходного трансформатора, согласующего выходное сопротивление усилителя с динамиком ( 8 ОМ ), можно использовать «наушники» с сопротивлением не менее 50 ом. Усиление по напряжению хотелось получить 1000, но реально не более 500. В сочетании с большим входным сопротивлением (в данном случае 1 МОМ) — мы получаем хороший усилитель напряжения.
Для данной схемы включения оптимальной является только К561 ЛЕ5.
Всем привет и 73 !
