От _yababay в комментарии пришел хороший вопрос по поводу работы детектора на транзисторе V2, диоде V3, и диоде V4. Необходимо дополнительно рассмотреть работу сложного узла. Внимательно глянул на схему — обнаружил, что забыл нарисовать конденсатор фильтрующий высокочастотные составляющие продуктов детектирования 4700пф (см. новые схемы). Очень грубый эквивалент схемы представлен ниже.


Это классический детектор с удвоением напряжения. Стадии преобразования схемы ( надеюсь ) пояснят картинки.

Но! Работа узла хитрее и сложнее.

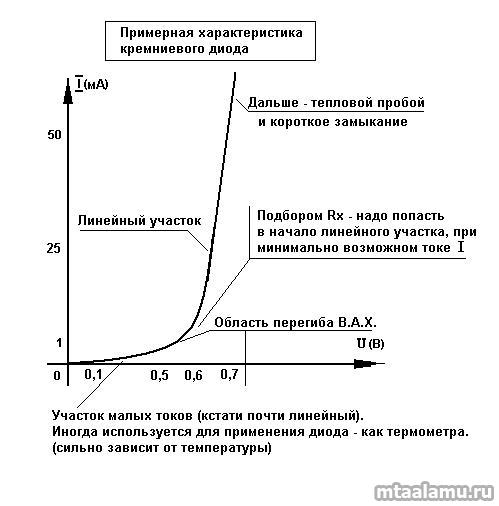

Сердцем детектора является транзистор V2. Это был бы обычный усилитель, если бы не диод V3, включенный в цепь отрицательной обратной связи. Ток, протекающий через сопротивление Rх, диод V4, диод V3, базово-эмиттерный переход транзистора V2 — переводит нелинейную вольт-амперную характеристику (ВАХ) каждого из кремниевых (!) полупроводниковых переходов V4, V3, V2 в область начала линейного участка ВАХ.


Значит для «открывания» полупроводниковых переходов уже надо не 0,5...0,7 вольт ( 500-700 мВ), а достаточно 5-10 мВ! Соответственно для детектирования дополнительного усиления не требуется! Причем оптимальный режим поддерживается автоматически транзистором V2. Стоит увеличиться току через сопротивление Rх, диод V4, диод V3, как на резисторе Rх — упадет напряжение и соответственно ток через базово-эмиттерный переход транзистора V2. Режим переходит в авторегуляцию, поддерживая оптимальный режим токов переходов V4, V3, V2. Это дает высокую устойчивость схемы к самовозбуждению. Вот такая простая схема, а работает гениально. Напряжение на сопротивлении Rх падает с ростом входного сигнала. Это можно использовать как напряжение автоматики шумоподавления или АРУ (автом. регул. усиления) для входных каскадов радиоприемника.
