Радиоприемник разработан для приема радиолюбительских станций АМ/CW в диапазоне 160 М.


Искусство схемотехники — это искусство композиции!
Если вы усвоили простые и вечные схемные решения, то можете составлять из них оригинальные композиции с новыми свойствами. Вот пример — радиоприемник на средневолновый диапазон всего на 2-ух транзисторах и одной бросовой микросхеме.
Вся схема состоит из 3-х «кубиков».
Первый «кубик» — РЕГЕНЕРАТИВНЫЙ каскад на транзисторе V1 ( см.схему ). Этот узел обеспечивает чувствительность радиоприемника и был описан в
www.mtaalamu.ru/blog/509.html

Второй «кубик» каскад на транзисторе V2 ( см.схему ). Этот узел обеспечивает качественное детектирование принятых сигналов.
Каскад был предложен В. Поляковым в одном из журналов «Радио». Узел обеспечивает детектирование слабых ( порядка 5 милливольт ) сигналов и при этом полностью подавляет высокочастотные составляющие в продукте детектирования. Это дает высокую устойчивость схемы к самовозбуждению. Каскады на V1 и V2 — уже определили характеристики радиоприемника. Избирательность и чувствительность соответствуют радиоприемнику СВ-ДВ 4-ого класса ( например «Нейва»,«Сокол»,«Хазар» ).


Усилитель на одной микросхеме К561 ЛЕ5 -обеспечивает необходимую громкость звука.
подробно смотри:
www.mtaalamu.ru/blog/644.html

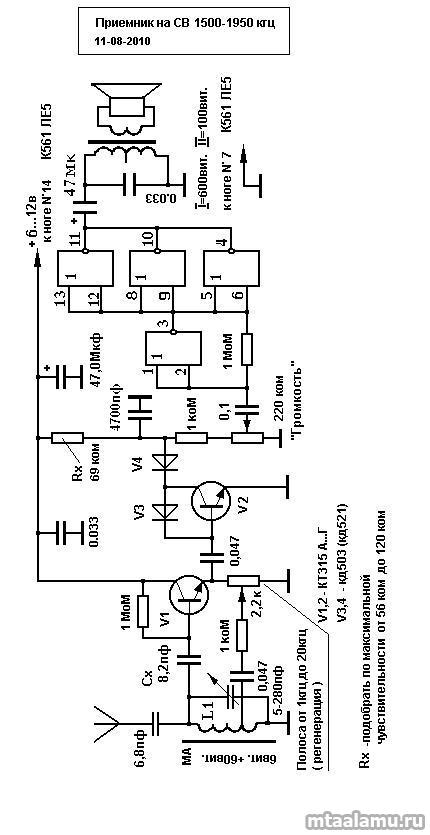

Для тех, кто не любит «склеивать» схемы из кусков — приведена вся схема «повернуто»…

Всем привет и 73!
