Схемотехника. Schematics. Простые, вечные и красивые схемные решения. Продолжение.

Продолжение.
Начало смотри:
www.mtaalamu.ru/blog/509.html
Ссылка на первоисточник:

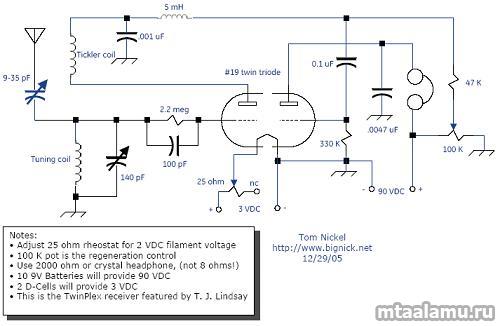

www.bignick.net/TubeRadio.htm

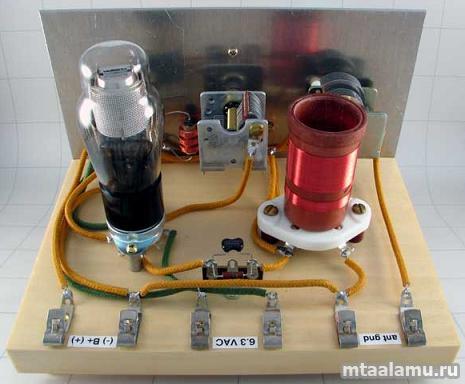

Вот еще пара фотографий этих аккуратно сделанных произведений искусства.



Глядя на эту прелесть я вдохновился на создание приемника на базе «БОНУС-2»
смотри:
www.mtaalamu.ru/blog/479.html

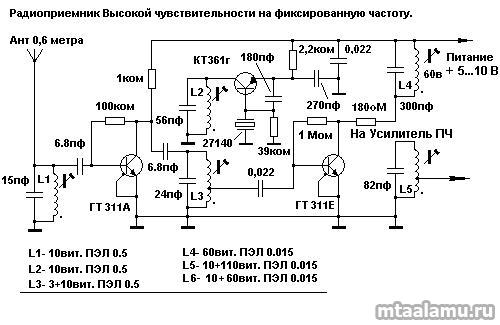

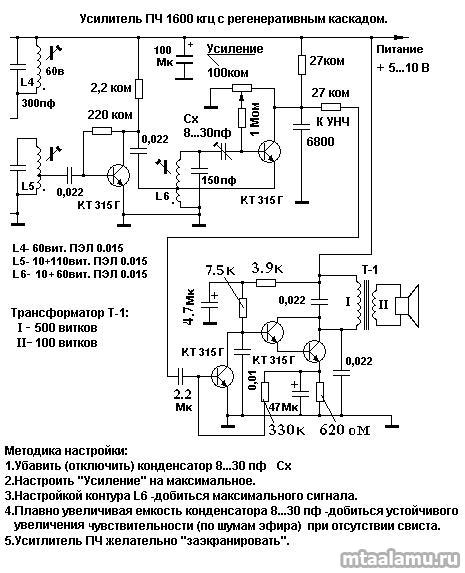

Предположим у вас нет микросхемы К 174 ХА10, но есть 5-ть транзисторов большого распространения КТ315 А… Г. Тогда вы можете повторить мой удачный эксперимент. К модулю УВЧ и Смесителя (конвертер на 1600 кгц) — надо присоединить модуль, где применен РЕГЕНЕРАТИВНЫЙ каскад на транзисторе (см.схему)

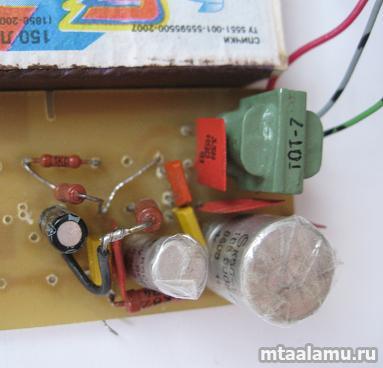

Этот приемник обеспечил не только чувствительность выше, чем на К 174 ХА10, но и избирательность вдвое выше, чем на микросхеме. Это вполне обьяснимо, так как растет добротность резонансной цепи избирательного контура L6 в режиме РЕГЕНЕРАЦИИ. Усилитель низкой частоты был собран уже давно и «КОЧУЕТ» из конструкции в конструкцию. Его фото приведено ниже.

Всем успехов!
