Многие проблемы решаются простыми способами.
Как это на первый взгляд не покажется странным, но не всегда старые проблемы решаются только новой элементной базой и новыми технологиями.
Так блок питания для приемника, декодера, силовой части комплекта радиоуправления (смотри)
www.mtaalamu.ru/blog/321.html
www.mtaalamu.ru/blog/331.html
www.mtaalamu.ru/blog/346.html
теоретически мог бы быть собран на микросхеме, но из опыта знаю, что
именно в этом случае лучше применить древнюю и многократно испытанную схему.

Ведь в данном случае есть совершенно определенные требования к пульсациям напряжения питания и оперативной подстройке выходного напряжения.

Процесс наладки еще раз подтвердил мое убеждение — качество параметров схемы определяется возможностью ее доводки и регулировки. После окончательной регулировки схема (зачастую) упрощается !
Так произошло и со схемой блока питания комплекта радиоуправления.

Эту конструкцию я рекомендую для питания Усилителя Низкой Частоты для компьютера, схема которого ( по просьбе _yababay ) будет опубликована позднее.
Основной хитростью приведенной схемы блока питания — является большая емкость конденсатора в цепи базы первого транзистора стабилизатора, которая и определяет качество фильтрации фона 100 герц после диодов. Это даже эффективнее, чем увеличивать емкость фильтрующего конденсатора после диодного моста.


Помните! Просадка напряжения на 1,4 В в этой схеме под нагрузкой — вполне законное явление, так как на двух базо-эмиттерных переходах (по 0,7 В) столько должно быть потеряно. Регулировка производится только под нагрузкой!

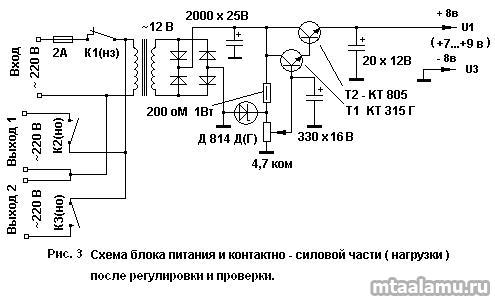

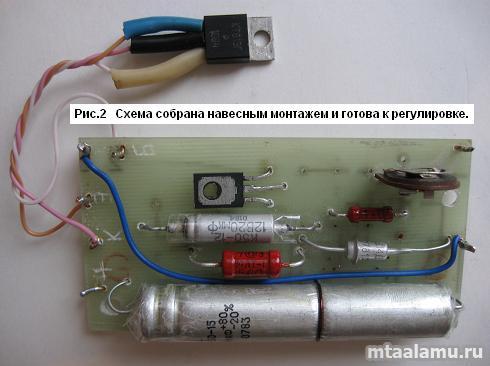

Для данной схемы — это ток примерно в 150 — 200 Миллиампер. На выходе будет от 0 до 10 вольт ( требуется 8 вольт ). Сначала приводится схема до регулировки ( и плата ). Затем приводится схема после регулировки ( и плата ).
Особо внимательно отнеситесь к сопротивлению 200 оМ в цепи стабилитрона!
Ток оптимального режима стабилитрона Д 814 Д — 10...20 Ма.
Так как напряжение после диодного моста оказалось маловато ( 14 В ), то мне пришлось с 560 оМ уменьшить до 200 оМ этот номинал.
В вашем случае может быть и 18...20 В ( НО НЕ БОЛЕЕ!!! ) — тогда сопротивление может быть в пределах 500...1000 оМ.

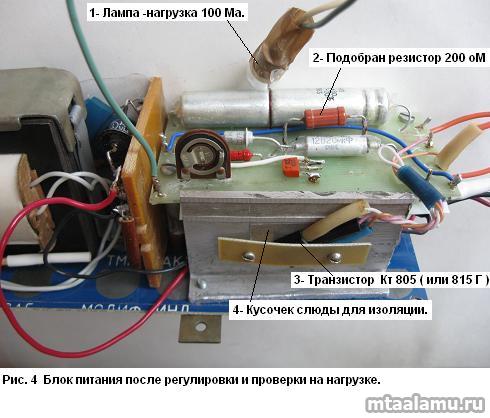

Фотография налаженного блока питания приведена ниже.
Эту статью можно считать началом статьи про усилитель низкой частоты и продолжением статьи про наладку приемника, декодера, силовой части комплекта радиоуправления.
